学校信息中心的网络设施无疑是电源保护的重点关注区域。作为网络的”中央枢纽”，突然断电会致使网络通信中断，同时损坏交换机、服务器等硬件设备；电源质量不佳也会导致网络设备硬件的损坏或老化速度加快，数据传送误码率增加，增加网络传输负担。严重的电源质量问题同样会造成计算机设备死机。因此，信息中心往往需要在线式中大功率UPS电源保护交换机、路由器、服务器等信息设备。

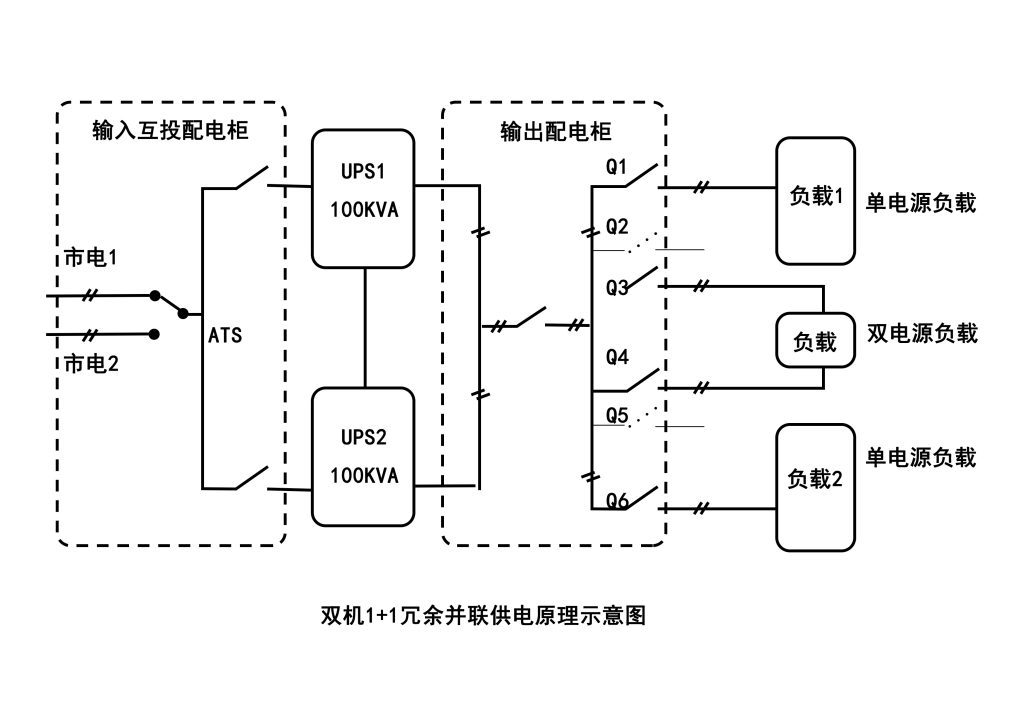

为了容易分析，在这里只用两台UPS作1+1冗余并机，如图1所示。后面的所有负载之和小于100kVA，两台ups不间断电源的输出电压在输出配电柜内直接并机，然后再通过开关给负载供电。如果遇到双电源负载就可以分别从输出配电柜上各引一路到负载，同时满足双电源输入的条件。
